神奈川芸術劇場・NHK横浜放送会館

所在地　神奈川県横浜市中区山下町281
主要用途　劇場　事務所（放送局）　駐車場 飲食店（カフェ）
発注者　都市再生機構神奈川地域支社
設計・監理　都市再生機構神奈川地域支社


建築

香山壽夫建築研究所　担当／香山壽夫　佐伯和俊　浜野次郎長谷川祥久　三上エリカクララ　智原聖治，　下川太一　洪斗起　柳沢朋美，　高橋愛子　菅野裕子　曽田峻（，元所員）
大野秀敏＋アプルデザインワークショップ
担当／大野秀敏　吉田明弘　外村和隆田口佳樹　矢野大輔，（，元所員）
アプル総合計画事務所
担当／中野恒明　萩原貢　加藤啓太朗，池田晃一，　柴田昭浩，（，元所員）


構造
MUSA研究所　担当／磐田 正晴　石山真一郎
構造計画研究所　担当／高橋治　岡野泰充　永井古都


設備
森村設計　担当／村田博道　林達也　吉田崇　片柳哲
舞台コンサルタント　空間創造研究所　担当／草加叔也　米森健二　田原奈穂子
建築音響　永田音響設計　担当／小野朗　箱崎文子
建築音響コンサルタント　担当／安岡正人（東京大学名誉教授）

防災計画　明野設備研究所　担当／岸本文一　田中希美
建築照明計画　ライティング プランナーズ アソシエーツ　担当／面出薫　田中謙太郎　田中智香小川祐樹，　藤井美沙（，元所員）
造園　みどりとくらし研究所　担当／峰岸久雄


土木　モデュール　担当／真瀬裕
サイン計画　amari design office　担当／甘利弘樹　三浦丈典

品質監理
建築　窓建コンサルタント
電気・設備　AME設計事務所
造園　集研設計


施工
建築　鹿島建設
空調衛生　朝日・三晃・菱和建設工事共同企業体
電気　九電工・川北建設工事共同企業体
ガス　東京ガス
昇降機　フジテック
舞台機構　カヤバシステムマシナリー
舞台音響　ヤマハサウンドシステム
舞台照明　パナソニック電工


規模
敷地面積　6436.61㎡
建築面積　4890.54㎡
延床面積　24744.12㎡
地下1階　4204.95㎡
1階　4229.51㎡／2階　3163.78㎡
3階　2789.20㎡／4階　1621.06㎡
5階　3685.21㎡／6階　1891.76㎡
7階　1349.30㎡／8階　1399.27㎡
9階　138.13㎡／10階　254.86㎡
客席すのこレベル　8.54㎡
舞台すのこレベル　8.54㎡
建蔽率　75.98%（許容：80%）
容積率　327.35%（許容：200〜350%）
階数　地下1階　地上10階
＊既存建物名称　旧横浜居留地48番館
（明治16年創建／平成13年神奈川県指定重要文化財）
既存建築面積　77.80㎡
既存延床面積　66.65㎡
既存階数　地上1階
（屋根及び外壁開口部の改修）


寸法
最高高　50000mm
アンテナタワー最高高さ　104670mm
軒高　49390mm
階高　4000mm〜6500mm
天井高　ホワイエ　2150mm〜2700mm
主なスパン　8600×10500mm


敷地条件
地域地区　商業地域　防火地域　中央地区駐車場整備地区　市街化区域 横浜都心機能誘導地区（商住共存地区）　騒音規制法第三種区域　山下町本町通り地区地区計画　横浜市景観計画及び関内地区都市景観協議地区
道路幅員　南22m　西側8m　北側9m（但し旧48番館付近は8m）
駐車台数　85台


構造
主体構造　鉄筋コンクリート造　一部鉄骨鉄筋コンクリート造，鉄骨造
構造形式　ラーメン構造（基礎免震構造）
杭・基礎　直接基礎


空調設備
空調方式　空調機（単一ダクト）方式　ファンコイル方式　一部PAC方式
熱源　冷温水発生機　空冷ヒートポンプチラー　水蓄熱槽


衛生設備
給水　加圧給水ポンプ方式（雨水を雑用水として再利用）
給湯　局所方式（ガス，電気）
排水　重力方式　一部ポンプアップ
電気設備　受電方式
高圧2回線受電方式
設備容量　6850kVA
契約電力　1600kW
予備電源　非常用ガスタービン発電機 1000kVA


防災設備
消火　閉鎖型・開放型・予作動型・放水型スプリンクラ設備　泡消火設備　不活性ガス消火設備
排煙　機械排煙設備
その他　非常用照明・誘導灯設備　自動火災報知設備　超高感度煙警報設備　非常放送設備　非常コンセント設備
昇降機　乗用昇降機7台　荷物用昇降機2台 エスカレータ11台
特殊設備　舞台機構設備　舞台音響設備　舞台照明設備　太陽光発電設備　難聴者支援設備


工程
設計期間　2006年3月〜2007年5月
施工期間　2007年12月〜2010年7月


外部仕上げ
屋根　カラーステンレス鋼板 下見板張り t=0.4mm（三晃金属）
屋上緑化：コーライ芝　アスファルト防水の上保護コンクリート　野芝
外壁
煉瓦タイル270×50mm（大和窯業）
カラーステンレス鋼板 下見板張り t=0.4mm（三晃金属） 押し出し成形セメント板フッ素樹脂塗装
軒天珪酸カルシウム板NC加工VEP　アルミスパンドレル
開口部　ガラスカーテンウォール（三協立山アルミ）　特注パタンフィルム貼り＋内部側紗幕設置
外構　200mm角煉瓦タイル（大和窯業）　磁器質タイル（INAX）

内部仕上げ
アトリウム
床　200mm角煉瓦タイル（大和窯業）
壁　煉瓦タイル270×50mm　100×100mm（大和窯業）　御影石 山西黒 t=30mm 900×600mm WJB仕上げ乾式工法（ミック）　銅色特殊スタッコ（スタッコ）カラーガルバリウム鋼板 下見板張り t=0.4mm（三晃金属）
天井　カラーガルバリウム鋼板 下見板張り t=0.4mm（三晃金属）　Stルーバー ポリエステル粉体焼き付け塗装（コーシン）
メインロビー・ビュッフェ
床　特注柄タフテッドカーペット（スミノエ）
壁　カラーガルバリウム鋼板 下見板張り t=0.4mm（三晃金属）　御影石 山西黒 t=30mm 900×600mm WJB仕上乾式工法（ミック）　PB EP塗装
天井　PB EP塗装
ホールホワイエ
床　特注柄タフテッドカーペット（スミノエ）
壁・天井　銅色特殊スタッコ（スタッコ）
ホール
床　合板NAD塗装，フローリング
壁　アクリル樹脂系厚付け塗壁（メーコー）　PB EP塗装　火山性ガラス質複層板木練り付け OSCL　GWボード黒
天井　アクリル樹脂系厚付け塗壁（メーコー）　火山性ガラス質複層板木練り付けOSCL　PB EP塗装　GWボード黒
大スタジオ
床　合板NAD塗装　タイルカーペット
壁　PB EP塗装　火山性ガラス質複層板木練り付け OSCL　GWボード黒
天井　PB EP塗装　DR　GWボード黒
特記事項
ホール客席数　基本1300席（765〜1699席）
大スタジオ客席数　基本220席（8〜540席）横浜税関

所在地　神奈川県横浜市中区海岸通1-1
主要用途 税事務厅舎
発注者 国土交通省関東地方整備局



​撮影：小川重雄

******************************************

横浜税関

設計 香山・アプル設計共同体
建築

香山壽夫建築研究所 担当/香山壽夫 佐伯和俊 浜野次郎 洪斗起 三上エリカ 綾井新 根路銘剛次 下川太一 土屋辰之助

大野秀敏+アプル総合計画事務所 担当/大野秀敏 郷田修身* 高橋淳司* 城田恵子 金子明(*元所員)
構造
MUSA研究所 担当/磐田正晴 中野久夫 岡本隆之 林順司
設備
森村設計 担当/村田博道 相川道男 伊藤道博 吉田武雄 落合義隆
造園
エキープ・エスパス 担当/峰岸久雄 林英史

監理
国土交通省関東地方整備局横浜営繕事務所

香山・アルプ設計共同体 建築担当/浜野次郎 鄉田修身 洪斗起 構造担当/中野久夫 岡本隆之 設備担当/相川道男 吉田武雄 落合義隆


施工
建築　戸田・錢高特定建設工事共同企業体 担当/渡辺敏勝
空調　第一工業 担当/星崎光二
衛生　中央設備エンジニアリング 担当/池端昭生
電力　住友電設 担当/牧山信彦 佐藤洋
通信　中電工 担当/酒田宗敏
昇降機　フジテック 担当/大竹文男


面積
敷地面積　7,202.71m2
建築面積　4,024.16m2
延床面積　15,955.32m2
1階 4,008.07m2
2階 2,529.48m2
3階 2,521.50m2
4階 2,521.50m2
5階 2,382.65m2
6階 1,163.43m2
7階 828.68m2
塔屋階　195.27m2
建ぺい率　55.87%(許容:80%)
容積率　221.52% (許容:400%)
階数　地上7階 塔屋5階


寸法
最高高　増築棟:31,570mm 改修棟塔屋:50,925mm
軒高　増築棟:29,400mm
階高　事務室:4,000mm
天井高　事務室:2,700mm


主なスパン
増築棟:13,280mm×6,000mm
改修棟:7,000mm×5,050mm


地域地区　都市計画区域内 商業地域 防火地域 臨港地区
道路幅員　南17m 東20m
駐車台数　23台
構造
増築棟:鉄骨造 一部鉄骨鉄筋コンクリート造 改修棟:鉄骨鉄筋コンクリート造 杭・基礎 増築棟:場所打ちコンクリート 杭基礎 改修棟:マルチペデスタル式コンクリート杭基礎
地盤改良 SLP工法 CPG工法


空調設備
空調方式　単一ダクト FCU+外気調和機EHP
熱源　ガス焚吸収冷温水機


衛生設備
給水　上水:直結増圧給水 雑用水:加圧給水
給湯　局所式貯 湯型電気温水器
排水　合流式 雨水処理(雑用水)


電気設備
受電方式　6.6kV 50Hz 2回線(本線/予備配管1回線)
設備容量　2,000kVA
契約電力　800kW
予備電源　非常用発電機 6.6kV 50Hz 375kVA


防災設備
消火　連結送水管設備 屋内消火栓設備消火器
排煙　機械排煙(2系統) 自然排煙
その他　自動火災報知器設備 非常放送設備 非常電源設備 誘導灯設備


昇降機　乗用エレベータ(ロープ式 11人乗 90m/min) ×2台 乗用エレベータ (ロープ式 13人 乗 90m/min) ×1台 乗用エレベータ(ロープ式 11人 乗60m/min) ×1台


特殊設備　ライトアップ設備


設計期間　2000年7月~2001年2月
施工期間　2001年3月~2003年10月(一部11月)


外部仕上げ
増築棟
屋根　ステンレスシーム溶接工法 フェライト系ステンレス鋼板 t=0.4mm(住友金属建材) アスファルト防水押えコンクリートのうえPC洗い出し 平板敷き
外壁　アルミパネル アルミスパンドレル(二次電解着色 ステンカラー)(オク ジュー) リブ付大型陶板(大塚オーミ陶業) セラミックプリントガラス(強化+倍強度合わせ) DPG工法(フィグラ) コンクリート打放し
開口部　アルミサッシュ(二次電解着色ステンカラー) リブガラス

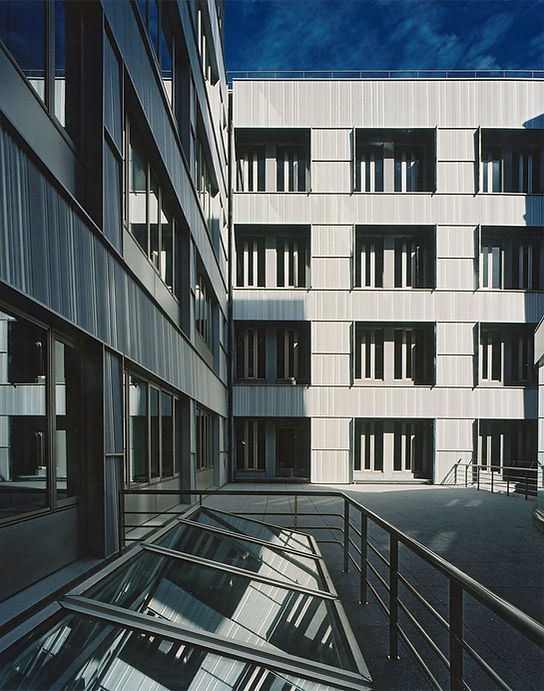

中庭 耐候性鋼板 タマリュウ


改修棟
屋根　アスファルト防水成型ブロック押えカラーウレタン塗膜防水 銅板屋根(塔屋)
外壁　磁器質小口タイル アルミスパンドレル(二次電解着色 ショットブラスト処理) (オクジュー)
外部装飾 特殊珪藻土塗り補修 パウダークリート型取り復元
腰壁 擬石貼り
玄関 特殊珪藻土塗り補修 テラコッタタイル
開口部　アルミサッシュ(二次電解着色ステンカラー)
外構　擬石平板 透水性インターロッキング 透水性アスファルト
自転車置場 柱・梁:溶融亜鉛メッキ鋼材 屋根:波板ガラス


内部仕上げ

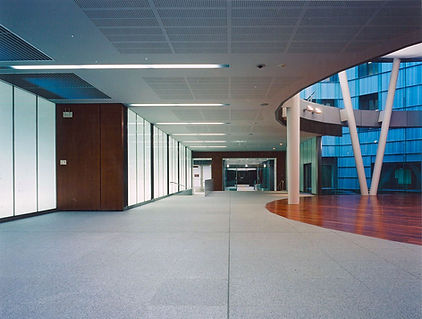

中央ロビー
床　御影石JB
壁　ナラ練付パネル 大型タイル(INAX)
天井　有孔GB EP アルミルーバー(ABC商会)


1号玄関
床　テラゾー(真鍮目地模様復元)
壁・天井　既存下地補修 EP

階段1ホール
床　既存テラゾー補修洗浄
壁　既存テラゾー補修洗浄 既存下地補修EP
天井　GB EP


事務室 研修室
床　OAフロア タイルカーペットt=6.5mm
壁　GB EP
天井　岩綿吸音板


会議室(旧税関長室,旧税関長応接室,旧総務部長室)
床　織絨毯 ウィルトンカーペットt=9mm(川島織物) 既存ナラ寄木調フローリング補修
壁　GB下地布クロス貼り (川島織物) 既存木部を剥離洗浄,補修のうえOSCL
天井　既存下地補修 EP


会議室(旧特別会議室)
床　織絨毯 ウィルトンカーペットt=39mm (川島織物) ナラフローリング
壁・天井　GB下地布クロス貼り(川島織物) 既存木部を剥離洗浄,補修のうえOSCL


回廊
床　既存テラゾー補修洗浄 (真鍮目地新設)
壁・天井　既存下地補修 EP


廊下
床　リノリウム貼り
壁　GB EP
天井　岩綿吸音板


大会議室
床　タイルカーペットt=9mm
壁　ナラ練付パネル GB EP
天井　FGB EP 岩綿吸音板


資料展示室
床　ナラフローリング
壁　既存下地補修 EP GB EP
天井　既存下地補修 EP

​

​撮影：三輪晃久写真研究所
